皮帶運輸機
用途
皮帶輸送機適用于化工、冶金、煤礦、水電、建材等部門可輸送各種塊狀,粒狀等散狀物料,因此也經常與城市污水中的格柵或脫水機配套,輸送柵渣或脫水污泥。
機構及工作原理
該設備采用連續式槽形帶式,物料由格柵或脫水機卸料口落入輸送帶上,在電動滾簡的驅動下,物料從一端移動到另一端,末端與垃圾桶相銜接,再另行處理。

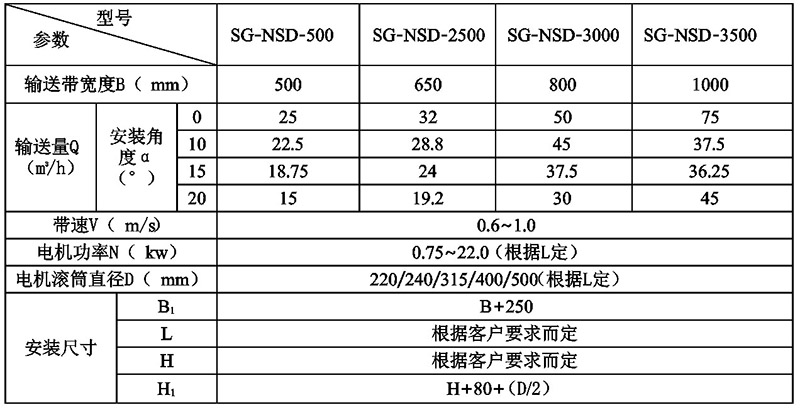

技術參數和安裝尺寸表
主要特點
1.設備運行可靠,輸送量大,輸送距離長,可多點接載物料及連續輸送等;
2.驅動裝置采用油冷式電動滾簡,結構緊湊,占地面積小,易維護;
3.設備采用螺旋式張緊裝置,輸送帶安全可靠有效;
4.輸送帶材料為丁腈橡膠,耐腐蝕,壽命長;
5.上部槽形托棍的兩側設有擋渣板,污水不外溢;
6.易操作,無堵塞、維護方便,可水平、傾斜度布罝:
7.可與配套設備進行聯動控制,控制方便,也可自行配套就地控制箱。

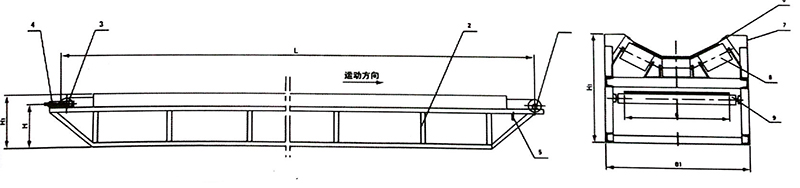

外形安裝尺寸圖
1、電動滾筒 2、機架 3、該向滾筒 4、張緊裝置 5、清掃器 6、輸送帶 7、防護罩 8、槽形托輥 9、下托輥
