用途

         階梯式格柵除污機是細格柵的一種，主要適用于自來水廠、污水處理廠等粗格柵后作第二道截污設備，以分離和去除污水中10mm以下的漂浮雜物。

結構及工作原理

         該設備采用階梯式，由定柵片和動?xùn)牌g隔組合成柵面，當污水流過時，大于柵隙的污物或懸浮物被擋在柵面上，由于定柵片固定在機架上，動?xùn)牌瑒t由電機減速機和偏心輪連桿等運動機構帶動作循環住復運動，通過相對的動、靜柵片交替錯位，將截留的柵渣一階一階的向上傳輸至卸料口，落入輸送機或垃圾小車內，從而達到清污的目的，同時，柵面也進行了自行清理。

主要特點

         1.驅動裝置采用1臺電機帶動2臺軸裝式斜齒輪-傘齒輪式減速，具有傳動效率高，噪聲低，使用壽命長、運行平穩可靠特點；

         2.框架式機架，剛性好、結構簡單、傳動部件少、使用壽命長；

         3.柵片間采用專用的柵夾固定，無偏差，安裝、拆卸方便、運行安全可靠；

         4.機內設置高壓沖水噴咀，可對格柵底部的沉砂和雜粒進行沖洗，確保動?xùn)牌恼＿\(yùn)行；

         5.設備操作簡便，可直接就地/遠程控制設備的運行。

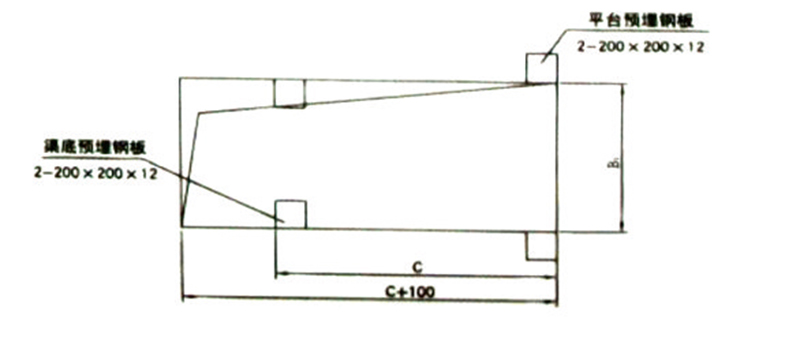

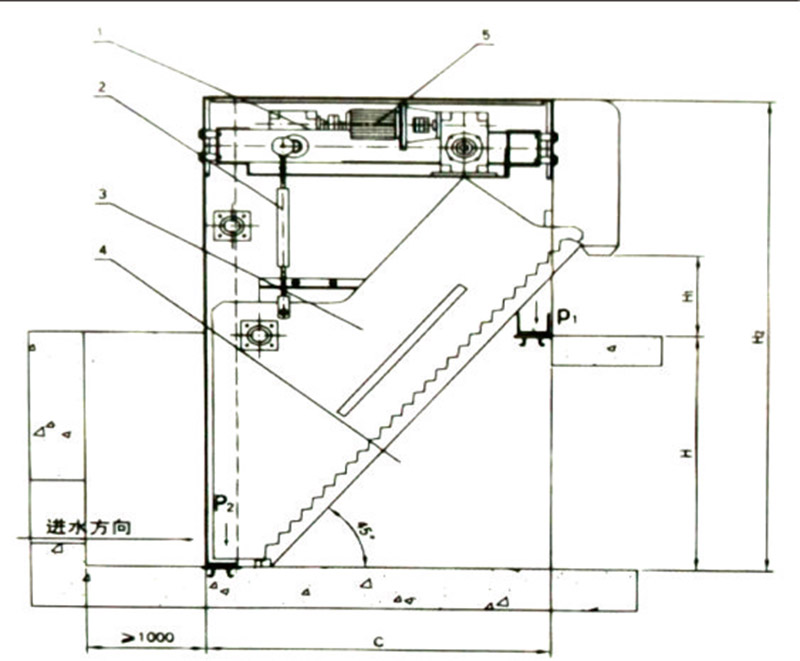

技術參數和安裝尺寸表
